MacBook Pro 2015款外连双显示器

主生产力机器还停留在Macbook pro2015款15寸【入职期,完美搭上公司清库存最后一批】,在公司办公受限于设备,也就是拓展到Dell24寸显示器上【生产力小有提高】,在家一直是Dell U2515H拓展屏模式。最近考虑提升下幸福感,打造外联双屏,so入手了Dell U2719DS

在折腾外联两块屏幕时,也是花了点时间。同时,惊奇的发现,关于MacBook Pro拓展多屏竟然资料很少。我就雷锋一把,这里说说我的粗略认识喽。

终极目的

我想要的最终效果是,MacBook一根线缆输出,可以串联两个显示器[注意不是复制屏幕,而是拓展屏幕]。

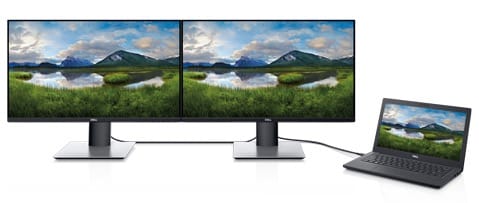

梦想效果如下

MST

支撑我有上述想法的,是这个技术。

DisplayPort 多流传输允许您使用 DisplayPort v1.2 进行菊花链监控。”菊花链” 是指将一系列设备连接到一起使用两台设备之间的单个连接的功能。DisplayPort 菊花 chainable 显示器同时具有 DisplayPort 输入和 DisplayPort 输出。DisplayPort 输出连接到下一个下行显示器。在每组显示器之间使用一根 DisplayPort 电缆进行这种布线, 可提供不太杂乱的系统配置。

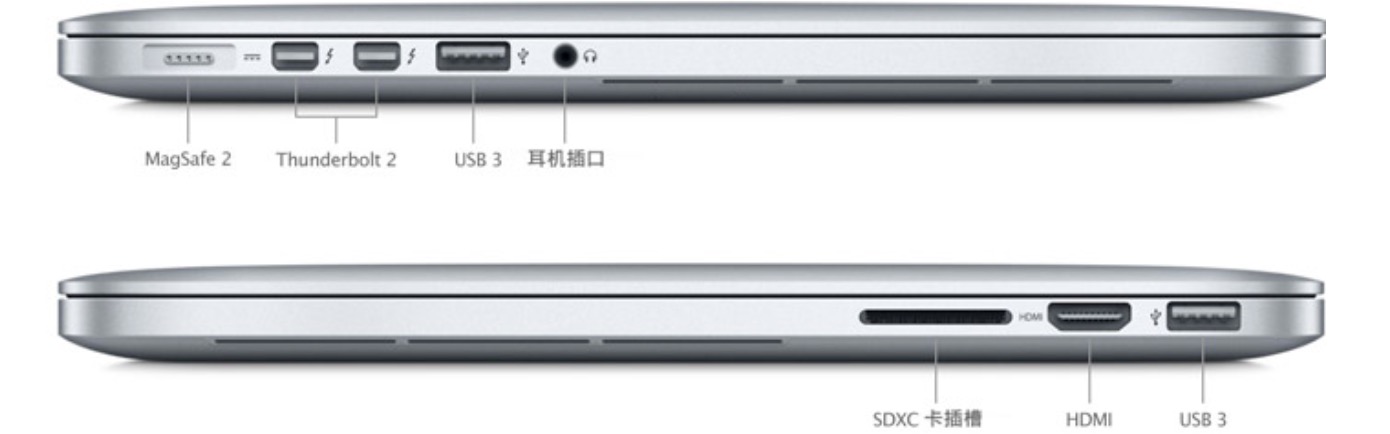

MacBook Pro不支持MST?

MacBook是支持的,但一般显示器口是DP口不是闪电口,而MacOS不支持DP线缆MST【结论来自Dell官方论坛】,想一根线解决,就需要以高昂的价格购买Apple官方的显示器。

假如使用菊花链,我的两个显示器是镜像关系,而非拓展屏幕。

土豪玩家-Apple 官方LG显示器

假如使用官方LG显示器,因为支持闪电接口,so可以MST连接MacBook,我理解第二台显示器可以不是LG的,只要解决1,2显示器菊花链,并且开启DisplayPort 1.2即可。

最终方案

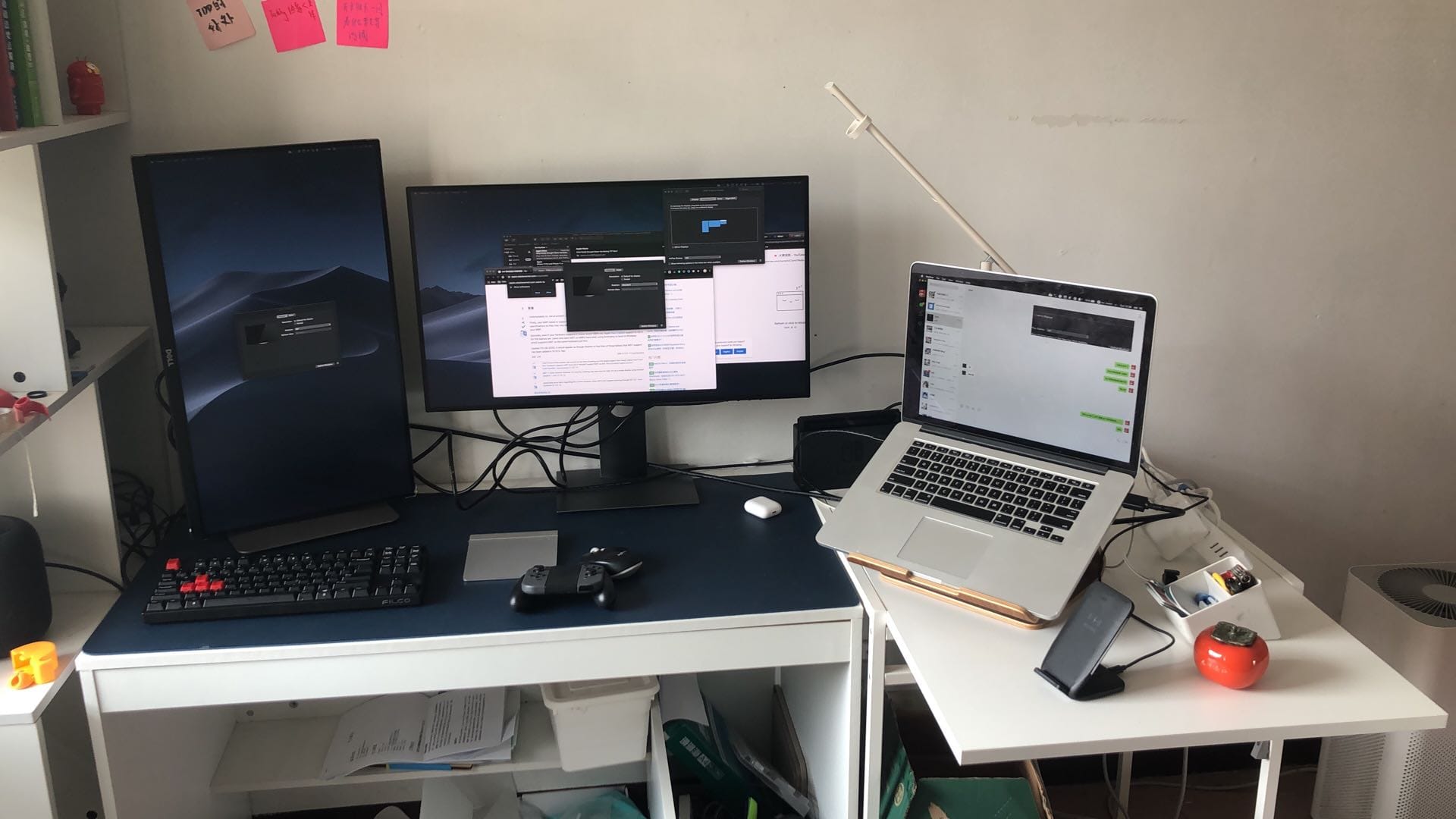

因为上述Apple不支持DP接口MST,最终的解决方案只能是笔记本mDP及HDMI两根线输出到两个显示器上,实现双拓展屏。效果图下。

使用线缆

  1. mDP=>DP
  2. HDMI=>DP

使用显示器

  1. Dell U2719DS
  2. Dell U2515H

写在最后

搭建这样的双屏后,一般我会合住笔记本开启主机模式,左竖屏用于看文档及网页,主屏用于开发。生产力又可以提升些许了。so,生命不息,折腾不止。
