绘图利器PlantUML使用学习

发表于 更新于 本文字数： 1k 阅读时长 ≈ 2 分钟
本文介绍关于绘图利器PlantUML使用学习，包括使用场景、实现细节等，以提高关于绘图利器PlantUML使用学习的效率。

最近同事推荐了一个工具PlantUML，利用文本来绘制程序的复杂逻辑。体验下觉得不错，这里学习记录下。

插件下载

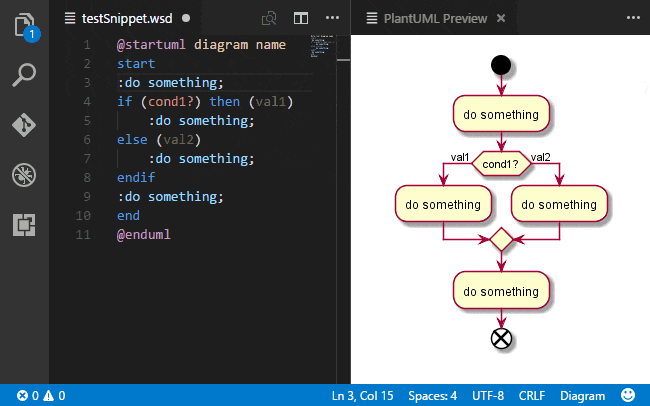

Visual Studio Code和JetBrains公司的IDEA等都有对应的插件支持，这里贴下链接。

上定义

工具有了，开始学习。

UML是啥

统一建模语言（英语：Unified Modeling Language，縮寫 UML）是非专利的第三代建模和规约语言。UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

完整介绍，戳这里

PlantUML

PlantUML是款,可以利用文本语言来绘制UML图形的开源工具。PlantUML的语言是一种领域语言。它使用Graphviz来实现流程图的渲染布局。

完整介绍，戳这里

图种类

这里只列下图类别

  • 时序图
  • 用例图
  • 类图
  • 活动图
  • 组件图
  • 状态图
  • 对象图
  • 部署图
  • 定时图

各个图的使用场景，推荐去找下更详细的文章。

常见问题

在了解了常用图和语法之后，实际使用中还是会有些坑，这里列下常见的问题。

文件后缀

目前支持*.wsd, *.pu, *.puml, *.plantuml, *.iuml

个人喜欢.puml，毕竟带了uml方便了解是UML

文本换行

比如图注释，经常文本需要换行，如何实现呢，\n即可

命令行操作

有时需要利用命令行实现自动化生成图片，命令如下

1
2
3
# 生成UML PNG
java -jar  ./plantuml.jar  -o "./out-png" -progress -tpng -config "./config.txt" ./internal-quote-btn

  1. jar包下载，戳这里

  2. config.txt用于图表自定义配置，比如DPI，默认生成的图表不清晰，如下配置即可。

    1
    skinparam dpi 200

写在最后

个人觉得plantuml的美妙之处是你可以以代码形式快速生成图片，高效，美观，正如markdown快速排版文章一样。

so,熟悉它即可提高出图生产力，奥利给。
